Устройства настройки вылета

Механические и электронные устройства настройки вылета инструмента
Устройства настройки вылета

Oпределяет положение поверхности обрабатываемой детали или длины инструмента в направлении оси -z на фрезерных или токарных станках.

NEW Устройство настройки вылета для микроинструмента диаметром от 0,1мм

Высота устройства настройки вылета для микроинструмента составляет 100мм,, подпружиненный ход - 2мм. Данное устройство настройки вылета может поставляться как не магнитным, так и с магнитным основанием.

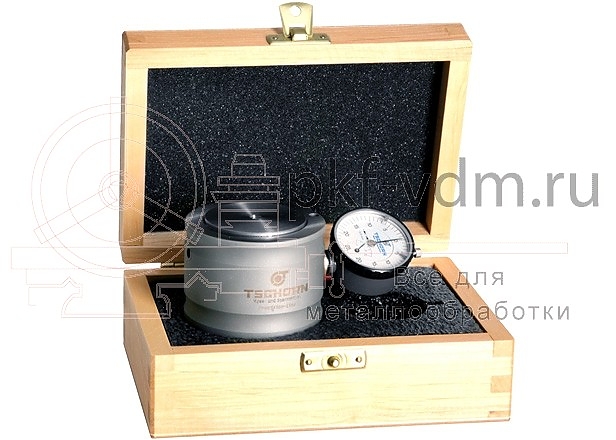

Принцип действия механического устройства для настройки вылета инструмента:

устройство для предварительной настройки длины инструмента распологается на обрабатываемой детали.

Аккуратно подведите шпиндель станка к датчику, пока циферблатный индикатор не покажет „0“.

Заданный размер 50 мм до обрабатываемой детали был достигнут.

Диапазон предохранительной пружины 2мм.

Принцип действия электронного устройства для настройки вылета инструмента:

устройство для предварительной настройки длины инструмента установите на обрабатываемой детали.

Аккуратно подведите шпиндель станка к датчику до загорания LED индикатора.

Заданный размер 50 мм до обрабатываемой детали был достигнут.

Диапазон предохранительной пружины 2мм.
